DC-Tassement

Le programme DC-Tassement calcule les tassements à l’aide de la méthode du module de rigidité pour un nombre quelconque de fondations avec influence réciproque. Le terrain constructible peut être défini à l’aide de points de forage, le sens des couches étant interpolé. Le processus de tassement peut être affiché en sections ainsi que sur la surface avec des courbes de niveau ou un dégradé de couleurs.

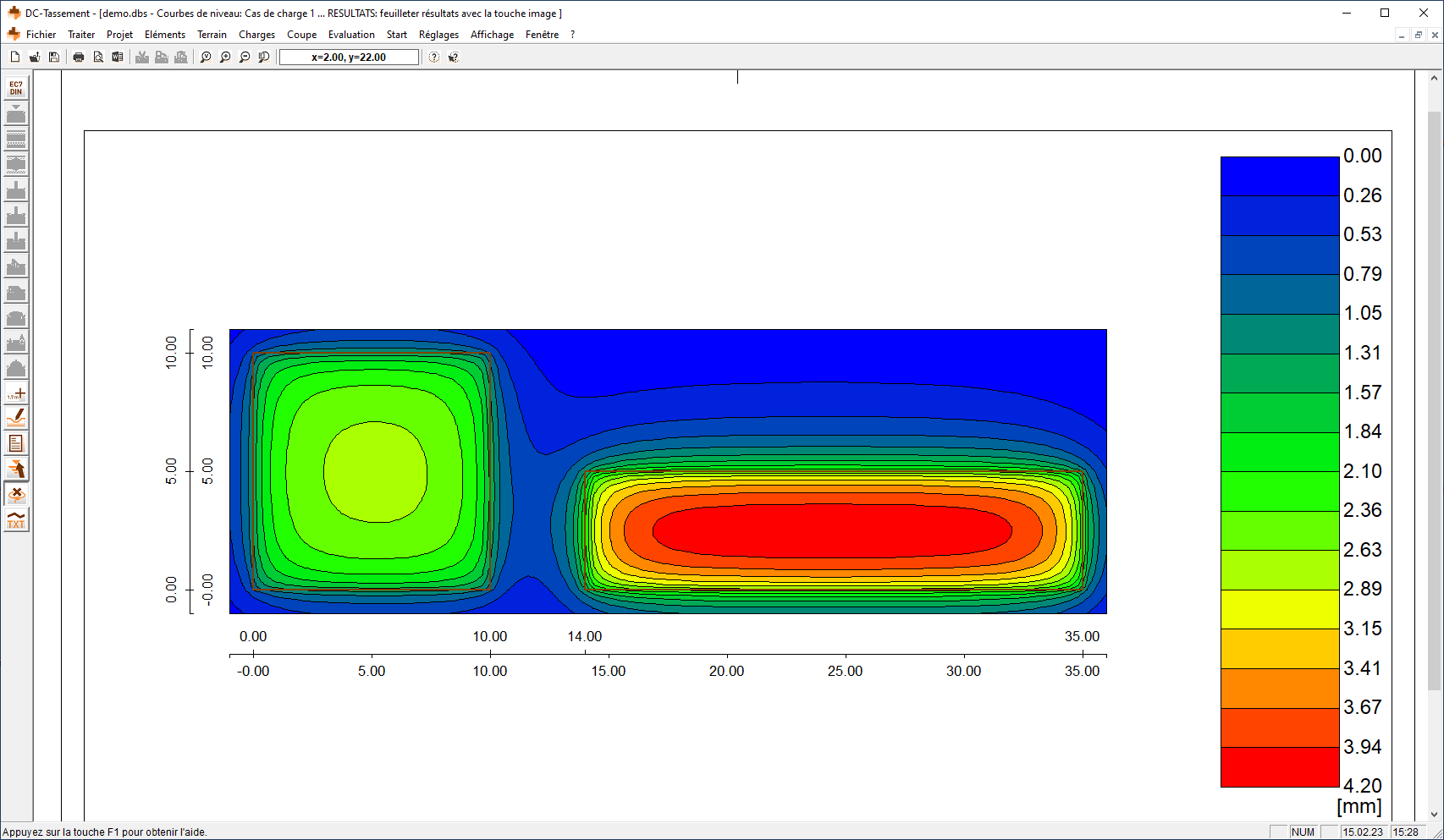

Captures d'écran
La description
  • Nombre arbitraire de fondations rectangulaires et circulaires avec des zones de charge rigides ou flexibles et une influence réciproque
  • Entrée variable des couches de sol via des points de forage avec interpolation du sens des couches
  • Saisie du niveau de la nappe phréatique afin de tenir compte de la flottabilité
  • Il est possible d’importer des graphiques DXF comme arrière-plan pour une modélisation précise interne au programme des dimensions de la fondation
  • Plusieurs cas de charge avec des charges verticales individuelles, linéaires et surfaciques et des moments individuels autour des axes x et y
  • Calcul exact des tassements à l’aide de la méthode du module de rigidité et détermination de la répartition des tensions dans le sol à l’aide des méthodes de Steinbrenner, Borowicka, Jelinek et Lorenz/Neumeuer
  • Représentation du sens du tassement dans le terrain avec des courbes de niveau ou des zones colorées et dans les coupes définies de manière arbitraire
  • Représentation de la courbe de tensions sur la profondeur aux points d’évaluation définis de manière arbitraire
  • Options de sortie : imprimante, PDF
  • Interfaces : RTF-Export vers MS Word, Grafik-Export au format JPG, DXF-Export

Normes

  • EN 1997-1
  • DIN EN 1997-1
  • ÖNORM B 1997-1-1
  • NF EN 1997-1
  • BS EN 1997-1
  • UNI EN 1997-1 mit NTC 2018,
  • UNE EN 1997-1 mit DB SE-C
  • DIN 1054
  • DIN 4019
  • SIA 267
