DC-Geotex

Le programme DC-Geotex calcule des constructions en terre armée avec géosynthétiques. La stabilité interne et externe de la construction est vérifiée et les forces et longueurs des géosynthétiques sont calculées.

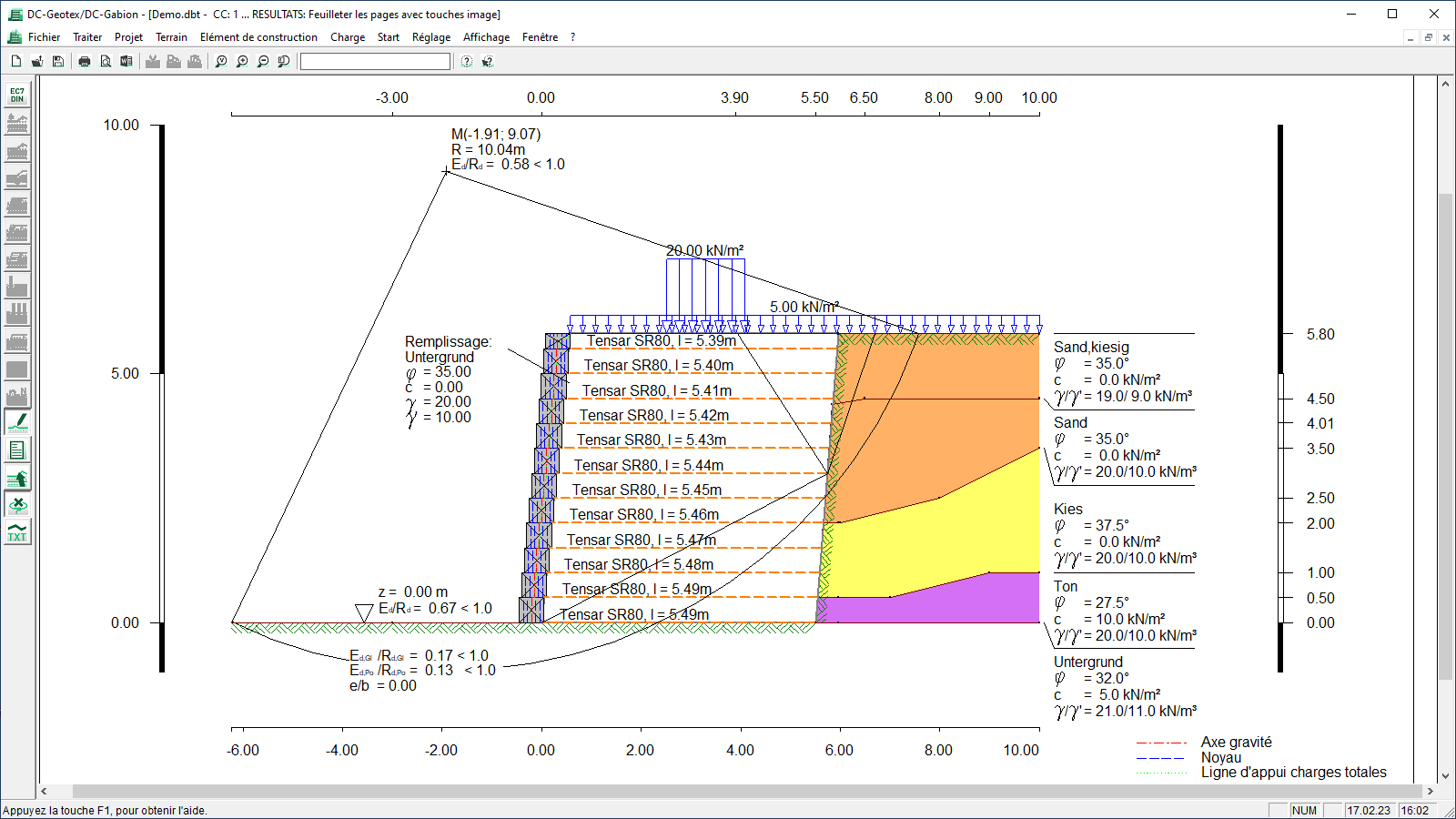

Captures d'écran
La description
  • Diverses parois d’avant-corps sélectionnables
  • Sélection de géosynthétiques prédéfinis avec facteurs de réduction et liste des paramètres librement extensible
  • Sens quelconque des couches
  • Terrain horizontal et incliné
  • Sens quelconque des eaux souterraines
  • Il est possible d’importer des graphiques DXF comme arrière-plan pour une modélisation interne précise du système (tracé du terrain et couches de sol entre autres)
  • Plusieurs cas de charge avec charges individuelles verticales et horizontales, charges linéaires verticales comme charge statique ou charge de trafic ferroviaire, moments individuels et prise en compte de la pression des terres et des charges sismiques
  • Vérification de la stabilité interne : méthode du glissement de blocs
  • Preuve de stabilité externe : basculement, glissement, rupture du sol et rupture du terrain
  • Vérification de la longueur de l’enveloppe et de la pression des terres sur la peau extérieure
  • Calcul des forces et des longueurs des géosynthétiques
  • Vérification de la paroi d’avant-corps : basculement, glissement, absorption de la force d’ancrage, résistance (blocs de béton et de pierre naturelle) et diamètre de la barre (éléments de treillis en acier)
  • Sortie détaillée et graphique des cas de charge individuels
  • Options de sortie : imprimante, PDF
  • Interfaces : RTF-Export vers MS Word, Grafik-Export au format JPG, DXF-Export

Normes

  • EN 1997-1
  • DIN EN 1997-1
  • ÖNORM B 1997-1-1
  • NF EN 1997-1
  • BS EN 1997-1
  • UNI EN 1997-1 mit NTC 2018,
  • SR EN 1997-1
  • NEN EN 1997-1 mit CUR 198
  • EN 1998-5
  • DIN 1054
  • BS 8006
  • SIA 267
  • EBGEO 2010
