DC-Sous-œuvre

Le programme DC-Sous-œuvre comprend le calcul des reprises en sous-œuvre de bâtiments et des murs de soutènement. Tout corps en sous-œuvre avec plusieurs positions d’ancrage et de raidissement peut être indiqué. Dans ce contexte, il est possible de choisir entre un corps en sol renforcé ou un corps en béton comme corps en sous-œuvre. Le option supplémentaire DC-Sous-œuvre/Optimisation permet d‘optimiser l’épaisseur des parois et des efforts d’ancrage.

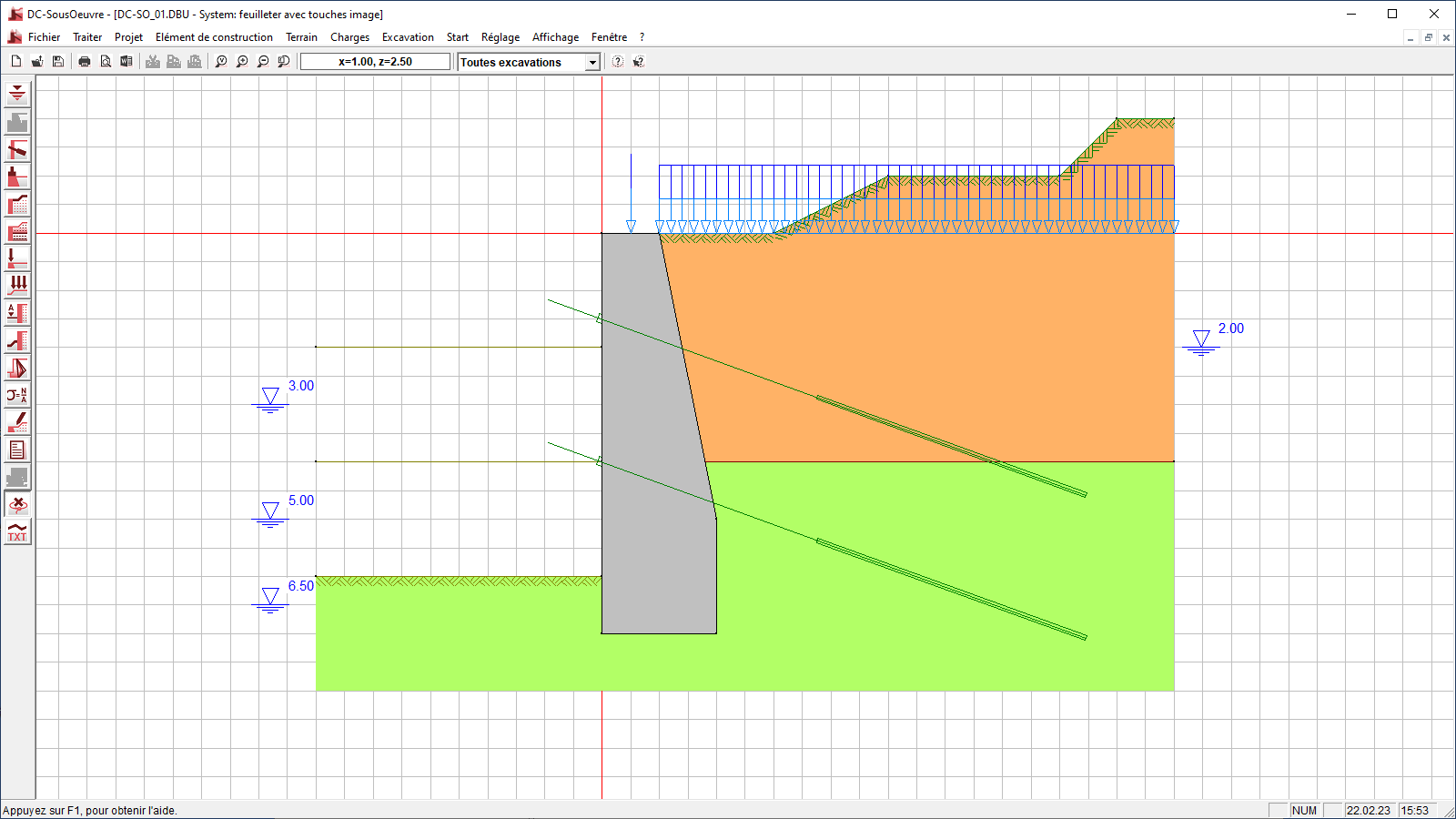

Captures d'écran
La description
  • Géométrie quelconque du corps en sous-œuvre
  • Corps en sol renforcé solidifié selon DIN 4093 ou corps en béton selon EC 2
  • Ancrages et raidisseurs quelconques ; prise en compte de la pré-déformation, de la constante de ressort et de la précharge pour les ancrages
  • Divers dispositifs de fixation au sol sélectionnables
  • Couches de sol horizontales variables
  • Terrain horizontal et incliné
  • Tous les états de pré-construction et de démantèlement, positions d’ancrage et raidisseurs peuvent être sélectionnés pour chaque phase de construction
  • Saisie du niveau de la nappe phréatique afin de tenir compte de la flottabilité
  • Il est possible d’importer des graphiques DXF comme arrière-plan pour une modélisation interne précise du système (notamment, la configuration du terrain et les couches de sol)
  • Plusieurs cas de charge avec charges individuelles verticales et horizontales, charges linéaires verticales comme charge statique ou charge de trafic ferroviaire, moments individuels et prise en compte des charges sismiques et de la pression de l’eau sous le mur
  • Différentes approches de pression exercée par la terre (active, active augmentée, pression exercée par la terre au repos) et redistribution des pressions exercées par la terre (p. ex. triangle, trapèze)
  • Lit de pose élastique avec adaptation automatique à la pression passive exercée par la terre
  • Calcul des efforts internes du mur avec les forces d’ancrage et d’assise
  • Vérification de la stabilité : glissement et rupture
  • Vérification de la rupture du sol hydraulique avec différents niveaux d’eau devant et derrière le mur
  • Vérification des longueurs d’ancrage dans le joint de glissement profond
  • Calcul du tassement
  • Profondeur de pied fixe ou itération de la longueur du mur
  • Dimensionnement du mur en tant que corps en béton avec contrainte de compression du béton et largeur de la zone de compression
  • Sortie détaillée et graphique des cas de charge individuels
  • Options de sortie : imprimante, PDF
  • Interfaces : RTF-Export vers MS Word, Grafik-Export au format JPG, DXF-Export

Normes Fondations

  • EN 1997-1
  • DIN EN 1997-1
  • ÖNORM B 1997-1-1
  • NF EN 1997-1
  • BS EN 1997-1
  • UNI EN 1997-1 avec NTC 2018
  • UNE EN 1997-1
  • EN 1998-5
  • DIN 1054
  • DIN 4085
  • DIN 4017
  • DIN 4093
  • SIA 267

Normes Béton

  • EN 1992
  • DIN EN 1992
  • ÖNORM B 1992
  • NF EN 1992
  • BS EN 1992
  • UNI EN 1992
  • DIN 1045
  • SIA 262
  • ÖNORM B 4700
  • BS 8110
