DC-Lamelle

Le programme DC-Lamelle permet de calculer la stabilité des lamelles de parois moulées selon la norme DIN 4126. Une paroi déflectrice ainsi que des lamelles d’angle peuvent, entre autres, être pris en compte dans le calcul.

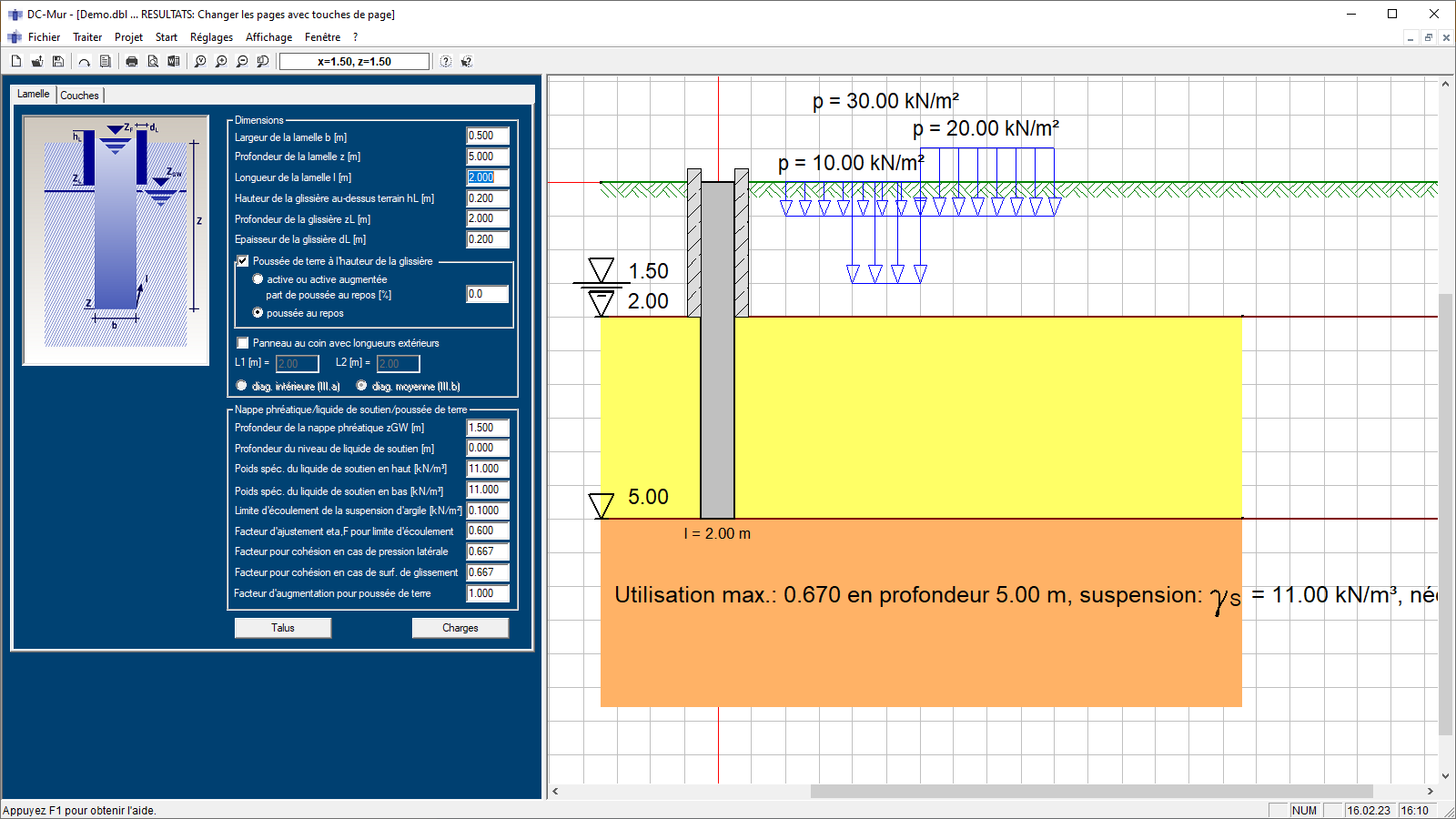

Captures d'écran
La description
  • Saisie des dimensions de la paroi moulée et de la paroi déflectrice ainsi que des paramètres de fluide de support requis
  • Prise en compte des lamelles d’angle selon la procédure de Triantafyllidis, Vogelsang et Grandas-Tavera
  • Couches de sol horizontales variables
  • Terrain horizontal ou incliné avec jusqu’à deux talus
  • Les fichiers graphiques et images DXF peuvent être importés en tant qu’arrière-plan pour une modélisation interne précise du système (notamment les couches de sol)
  • 10 charges surfaciques maximum pouvant être appliquées individuellement ou ensemble pour la pression au repos sur la paroi déflectrice et la pression latérale sur l’élément coulissant
  • Approche bilinéaire de la pression latérale selon la norme DIN 4126
  • Prise en compte de la paroi déflectrice avec la pression au repos de support
  • Calcul de la perte de fluide de support due à la pénétration dans le sol
  • Vérification de la sécurité contre la pénétration d’eau souterraine dans la fente et contre le déplacement du liquide de support
  • Vérification de la sécurité contre le glissement de grains individuels ou de groupes de grain
  • Vérification de la sécurité contre les surfaces de glissement dans le sol dangereuses pour la fente
  • Vérification de la limite de flux requise du fluide de support
  • Représentation détaillée et graphique de l’utilisation, de la chute de pression, de la profondeur de pénétration, de la force d’appui, de la pression de terre et du frottement de flanc
  • Options de sortie : imprimante, PDF
  • Interfaces : RTF-Export vers MS Word, Grafik-Export au format JPG, DXF-Export



Normes

  • EN 1997-1
  • DIN EN 1997-1
  • DIN 1054
  • DIN 4126
