La description

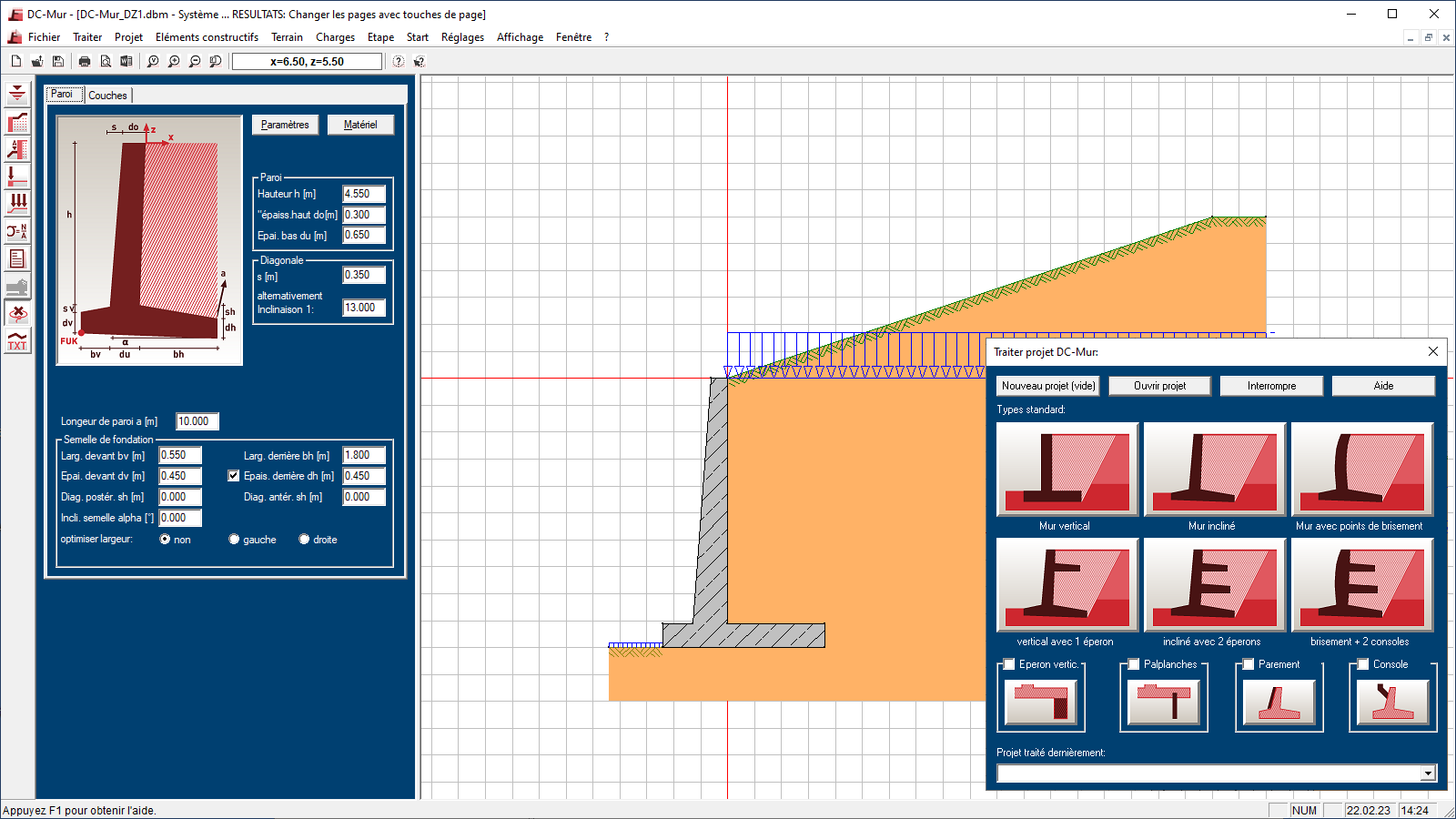

• Mur de soutènement en équerre avec parois droites et inclinées
• Au choix avec éperon, dalles en console, porte-à-faux, pré-maçonnerie et éperon vertical
• Couches de sol horizontales variables du sol et prise en compte en option d’un remblai
• Terrain horizontal et incliné
• Représentation des différentes étapes de construction en tant que phases d’excavation avec remblais
• Saisie des niveaux d’eau souterraine afin de tenir compte de la flottabilité
• Il est possible d’importer des graphiques DXF comme arrière-plan pour une modélisation interne précise du système (tracé du terrain et couches de sol entre autres)
• Plusieurs cas de charge avec charges individuelles verticales et horizontales, charges linéaires verticales comme charge statique ou dynamique ainsi que moments individuels, prise en compte des charges sismiques
• Différentes approches de pression de terre (active, active augmentée, pression de terre au repos) pour la conception des murs et la vérification de la stabilité, approche optionnelle de la pression de terre de compactage et redistribution de la pression de terre
• Vérification de la stabilité : basculement, glissement, rupture du sol, rupture du terrain
• Vérification de la rupture hydraulique du sol en cas de différents niveaux d’eau devant et derrière le mur
• Calcul de la pression du sol et du tassement
• Conception du béton armé du mur
• Optimisation de la largeur des fondations
• Sortie détaillée et graphique des cas de charge individuels
• Options de sortie : imprimante, PDF
• Interfaces : RTF-Export vers MS Word, Grafik-Export au format JPG, DXF-Export

Normes Travaux de fondation

• EN 1997-1
• DIN EN 1997-1
• ÖNORM B 1997-1-1
• NF EN 1997-1
• BS EN 1997-1
• UNI EN 1997-1 mit NTC 2018
• UNE EN 1997-1
• EN 1998-5
• DIN 1054
• DIN 4085
• SIA 267

Normes Construction en béton armé

• EN 1992
• DIN EN 1992
• ÖNORM B 1992
• NF EN 1992
• BS EN 1992
• UNI EN 1992
• DIN 1045
• SIA 262
• ÖNORM B 4700
• BS 8110
