DC-Integra

Le programme DC-Integra offre une solution pour le BIM dans l’ingénierie des fondations et permet ainsi une vue d’ensemble, depuis le plan jusqu’au traitement et aux résultats de chaque section individuellement. La fosse d’excavation est représentée sur un plan (2D), le programme dispose d’interfaces avec des programmes de calcul indépendants afin que les informations de DC-Integra puissent être transférées directement. Des post-traitements individuels, tels que la définition des excavations, peuvent ensuite être exécutés dans les programmes de calcul et les calculs peuvent être effectués.

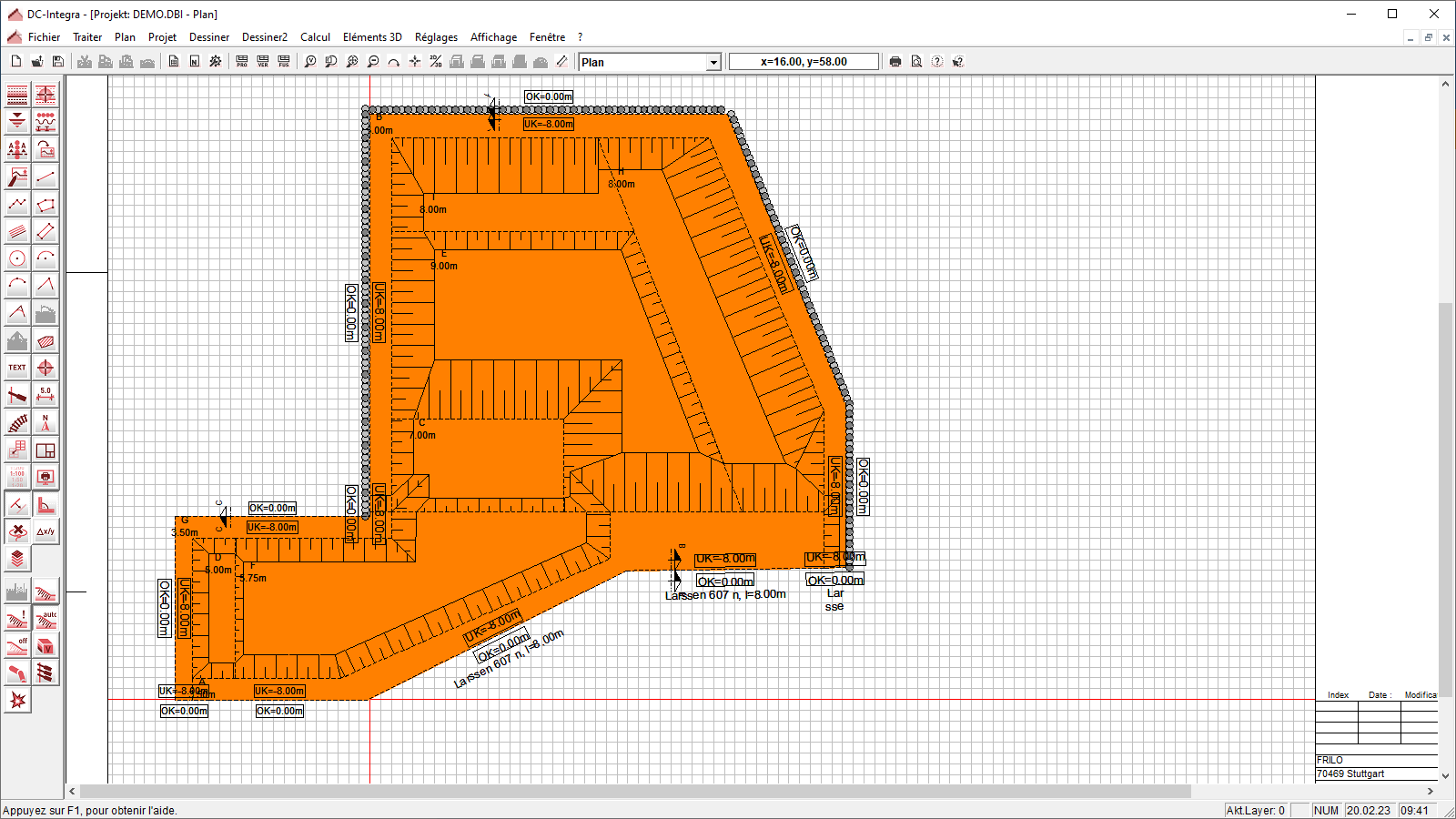

Captures d'écran
La description
  • Dessin avec des fonctions CAO étendues
  • Affectation des informations de profondeur et des types d’étaiement aux lignes : parois de pieux, parois moulées, palplanches, parois berlinoises, Mixed In Place (MIP), sous-oeuvre, parois clouées et talus
  • Sélection de types de palplanches prédéfinis et de profilés porteurs (HE-A, etc.)
  • Gestion des informations sur la couche de sol et la nappe phréatique, saisie variable via des points de perçage avec interpolation du parcours de la nappe
  • Terrain horizontal et incliné, interpolation automatique des hauteurs NN avec affectation à la couche de sol
  • Talus possibles dans la fosse d’excavation
  • Les fichiers graphiques et images DXF peuvent être importés en tant qu’arrière-plan et plans à partir de DC-Tassement et de DC-Vibro pour une modélisation interne précise du système (notamment le plan)
  • Définition des coupes de calcul à l’aide de lignes quelconques
  • Fonctions d’actualisation en cas de modifications de la coupe calculée
  • Gestion des coupes dans un plan
  • Intégration des graphiques de résultats dans le plan
  • Création de plans aux formats DIN A4 à DIN A0 et de formats libres
  • Options de sortie : imprimante, PDF
  • Interfaces : Grafik-Export au format JP, DXF-Export
  • Interfaces : DC-Tassement et DC Vibro pour la prise en charge des plans
  • Interfaces en option : Calcul avec DC-Fouille, DC-Clou, DC-Talus et DC-Sous-oeuvre, si les licences sont disponibles ; transfert de toutes les informations de géométrie et de type telles que le type et les paramètres de mur et les couches de sol dans le programme de calcul respectif, où il est possible de procéder à un post-traitement supplémentaire et d’effectuer le calcul
  • Représentation 3D en option avec génération automatique des intersections de talus avec DC-Integra 3D
  • Détermination en option du volume et de la masse d’excavation pour les fouilles complexes avec DC-Integra 3D/Volume
  • Représentation 3D en option des canalisations avec DC-Integra 3D/Sections
  • Représentation 3D en option des ancrages et vérification des collisions d’ancrages avec d’autres ancrages, canalisations et bâtiments avec DC-Integra 3D/Ancrages
