DC-Groupieu pro

Le programme de DC-Groupieu pro est utilisé pour calculer et dimensionner des fondations combinées pieu-plaque (PPC) en tenant compte de l’assise élastique de la plaque et des interactions pieu-pieu et pieu-plaque.

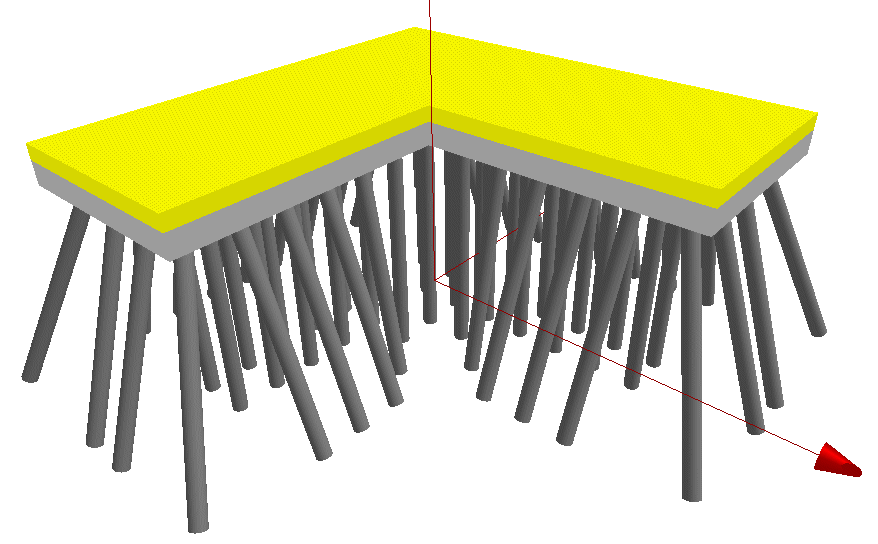

Captures d'écran
La description
  • Type de pieux sélectionnables : pieux forés, pieux refoulés (pieux battus) et micro-pieux (pieux injectés)
  • Comme pieux en compression ou en tension
  • Vertical ou incliné
  • Fondation combinée pieu-plaque (PPC) prenant en compte les interactions pieu-pieu et pieu-plaque
  • Calcul d’une plaque posée sans pieu possible
  • Couches de sol horizontales variables avec indication des valeurs caractéristiques : frottement latéral, pression maximale et module de rigidité pour le lit de pose
  • Valeurs caractéristiques enregistrées pour le frottement latéral et la pression maximale selon DIN 1054, ÖNORM B 1997 et pieux EA pour sols et roches cohésifs et non cohésifs
  • Plusieurs cas de charge avec charges individuelles et linéaires verticales et horizontales et moment individuels et linéaires, charges surfaciques

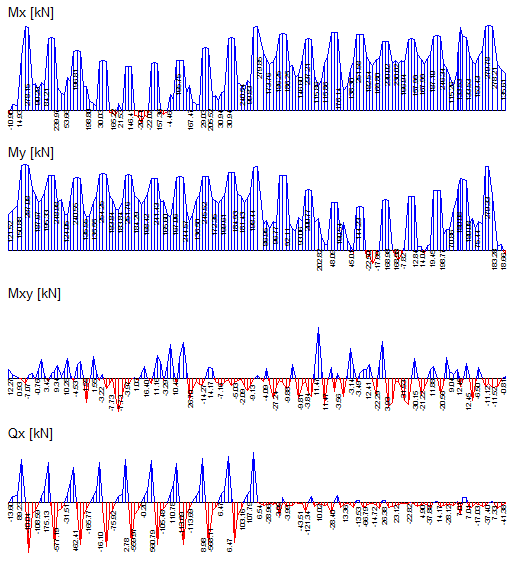

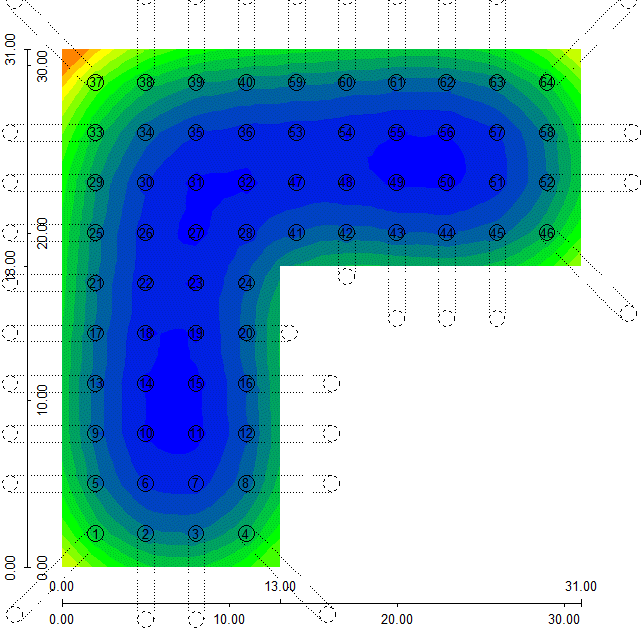

  • Calcul et représentation des efforts internes des pieux, des tassements de pieux, y compris les interactions, de la pression du sol et des déformations et efforts internes des plaques
  • Calcul de l’assise élastique de la plaque en tenant compte de l’effet d’appui sur les pieux (méthode FEM avec éléments quadrilatères isoparamétriques)
  • Calcul PPC en tenant compte de l’influence réciproque pieu-pieu et pieu-plaque selon El Gendy, Hanisch, Kany
  • Calcul de la distribution de la charge sur les pieux et des longueurs de pieux requises
  • Itération automatique pour l’équilibre entre l’assise de la plaque et le tassement des pieux
  • Dimensionnement des pieux et de la plaque, calcul de l’armature requise et, si nécessaire, vérification du poinçonnement sur les têtes des pieux
  • Sortie détaillée et graphique des cas de charge individuels
  • Options de sortie: imprimante, PDF
  • Interfaces: RTF-Export vers MS Word, Grafik-Export au format JPG, DXF-Export



Normes Fondations

  • EN 1997-1
  • DIN EN 1997-1
  • ÖNORM B 1997-1-1
  • NF EN 1997-1
  • BS EN 1997-1
  • UNI EN 1997-1 avec NTC 2018
  • UNE EN 1997-1
  • DIN 1054
  • DIN EN 1536
  • BS 8004
  • SIA 267
  • ÖNORM B 4440
  • Pieux EA

Normes Béton armé

  • EN 1992
  • DIN EN 1992
  • ÖNORM B 1992
  • NF EN 1992
  • BS EN 1992
  • UNI EN 1992
  • DIN 1045
  • SIA 262
  • ÖNORM B 4700
  • BS 8110

Normes Construction métallique

  • EN 1993
  • DIN EN 1993
  • ÖNORM B 1993
  • NF EN 1993
  • BS EN 1993
  • UNI EN 1993
  • SIA 263
  • BS 5950
